No processo de construção de uma edificação, seja residencial ou qualquer outra finalidade, o quadro de energia é um dos itens mais importantes.
Por isso, a escolha certa do quadro de energia reduz custos a longo prazo com manutenção e reparos. Além de prevenir curtos-circuitos e incêndios.
A principal observação na hora da escolha de um quadro de distribuição de energia é se ele está dentro das normas técnicas.
Aconselha-se sempre a contratar profissionais qualificados para a instalação de quadros de energia e de preferência no início da obra.
Desta forma, evita-se quebrar paredes desnecessariamente.

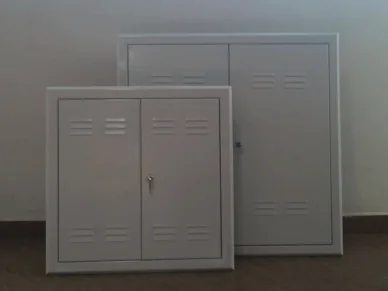

O que é um quadro de energia elétrica?
Quadros de distribuição são equipamentos que recebem de uma ou mais fontes e distribuem energia elétrica a um ou mais circuitos de uma edificação bem como também uma proteção por meio de disjuntores contra sobrecargas e curtos.
Os quadros de distribuição de baixa tensão são instalados em uma construção em diferentes níveis:
- O primeiro nível é o quadro de distribuição geral (QGBTs), que recebe a energia elétrica direto do transformador.
- O segundo nível é o quadro de distribuição principal de uma edificação, como por exemplo um prédio.
- O terceiro nível é o quadro elétrico que no exemplo de um prédio de apartamentos está inserido dentro destes e distribui a energia para luminárias, tomadas e demais cômodos.
Basicamente, todos são quadros de energia, mas com configurações e finalidades diferentes.
O quadro de distribuição recebe a energia que é entregue na edificação direto da concessionária energética e distribui para um quadro principal, este por sua vez, distribui para o quadro terminal.
Este quadro terminal é aquele que geralmente encontramos dentro de nossas casas e apartamentos com conexões e disjuntores, alimentando o restante da construção.
Em edificações mais simples como casas pequenas é apenas um “quadro geral” externo e outro interno.
Os Quadros seguem as normas das NBR IEC 60439-1/60439-3, NBR IEC 60050 e NBR 5410 (Norma que regulamenta as instalações elétricas de baixa tensão) e a NR-10 (Segurança em instalações e serviços em eletricidade).
Como escolher um quadro de energia?
Certamente, a escolha deve ser feita ainda na fase de projeto levando em consideração o tipo de edificação.
Se será um prédio industrial, uma residência, um prédio de apartamentos ou um prédio comercial ou alguma outra edificação.
Assim, será definido o tipo de circuito na entrada principal, monofásico, bifásico ou trifásico.
Cada um destes tipos de circuitos influenciará na escolha do quadro de distribuição.
Há diversas marcas no mercado e diversos tamanhos. Os mais recomendados são os fabricados em aço inox pela maior durabilidade e proteção.
Leva-se em consideração todos circuitos terminais e aparelhos utilizados no local. Com isso, calcula-se amperagens, voltagens e a quantidade de disjuntores que serão utilizados.
E com a quantidade de disjuntores, determina-se o tipo de quadro e o seu tamanho.
Vale lembrar, que os quadros de distribuição devem ser instalados em locais de fácil acesso e sinalizados sobre seu perigo.
Outro cuidado que se deve ter com os quadros, é de instalá-los longe de tubulações de água.
Entretanto, compreender sobre quadros de energia, tipos, tamanhos, instalação e alguns cuidados ajuda na elaboração e na escolha ideal.
Outro fator a considerar, é a complexidade da instalação, importância das atividades executadas no local e severidade das intempéries externas.
E ao escolher o tamanho do quadro de energia, após as considerações e a quantidade de disjuntores e componentes do quadro, recomenda-se reservar um espaço para possíveis ampliações futuras, conforme especificado na NBR 5410.
Conheça os itens comumente utilizados nos quadros de energia:
- Disjuntor Geral
- Barramento de interligação de fases
- Disjuntores dos circuitos terminais
- Barramento do neutro
- Barramento de proteção
Uma dica para se ter uma economia nos condutores é instalar os quadros de distribuição de energia nos centros de potência.
Contudo, em condomínios existem algumas particularidades nos cuidados com os quadros de distribuição.
Por isso, o projeto deve prever tantos quadros quantos forem os sistemas de utilidade do edifício.
Por exemplo: Quadro terminal do térreo para tomadas e luminárias, quadro terminal do subsolo para tomadas e luminárias, quadro terminal da piscina e quadras poliesportivas.
Conclusão
Escolher o quadro de energia certo é uma etapa essencial para garantir eficiência, segurança e durabilidade em qualquer tipo de edificação.
Quando planejado de forma adequada, ele não apenas reduz custos de manutenção, mas também previne riscos de curto-circuito e incêndios, assegurando tranquilidade a longo prazo.
Contar com profissionais qualificados e equipamentos de qualidade faz toda a diferença no resultado final.
